Предназначен для организации связи между адресными устройствами и групповым контроллером в составе СПЗ GLOBAL
Контроллер адресных устройств имеет в своём составе:

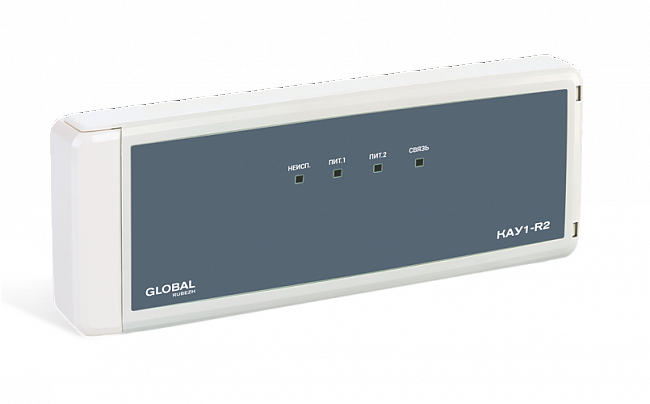

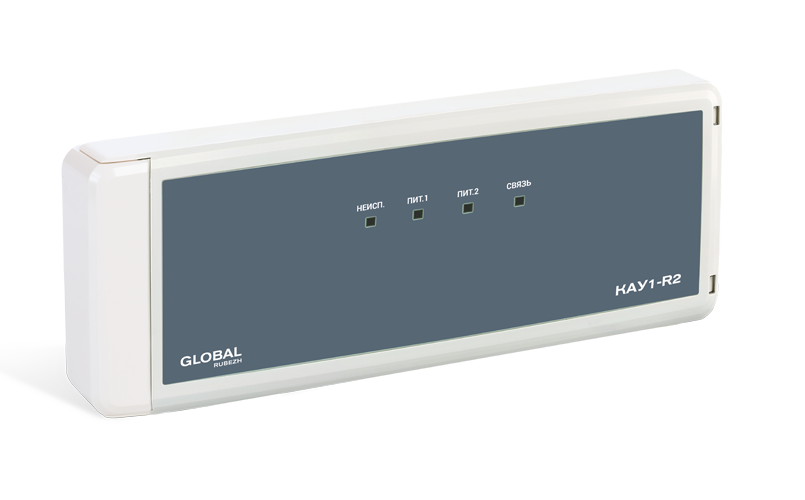

Контроллер выполнен в пластиковом корпусе.
На одну адресную линию связи КАУ возможно подключить до 250 адресных устройств.
Длина адресной линии связи не более 100 км.
Расстояние между двумя адресными устройствами в АЛС не более 400 м.
К каждому КАУ-1 возможно подключение до 2000 адресных устройств.
В список устройств, работающих под управлением контроллера адресных устройств входят:
КАУ-1 получает от адресных пожарных извещателей сигналы: Норма, Сработка 1, Сработка 2, Неисправность и т. д., данные о задымленности, запыленности дымовых извещателей, температуре тепловых датчиков, другую необходимую информацию и передает их по каналам интерфейса PFM в ГК.
Принятый и обработанный групповым контроллером сигнал в виде команды поступает по каналам интерфейса PFM в КАУ-1 на включение исполнительных устройств оповещения, дымоудаления и пожаротушения, подключенных к нему по АЛС.
Любая неисправность КАУ-1, а также потеря связи с каким-либо подключенным адресным устройством сопровождается загоранием светодиодного индикатора «неисправность». Потеря связи с ГК сопровождается погасанием светодиодного индикатора СВЯЗЬ.
ЦПУ обеспечивает вычисления и предварительную обработку данных, поступающих от адресных устройств о состоянии зон, направлений охраняемого объекта, предварительную обработку поступающих сигналов, обработку сигналов взаимодействия с ГК, проведение операций самоконтроля, подготовку команд для исполнительных устройств, а также сигналов индикации КАУ-1.
Память КАУ-1 служит для хранения промежуточных данных вычисления ЦПУ, данных об адресах, подключенных к клеммам АЛС адресных устройств, данных об адресных устройствах, полученных при опросе их состояний.
Параметр | Значение |
---|---|
Длина интерфейса PFM между сегментами (ГК и КАУ, КАУ и КАУ), м, не более | 1000 |
Напряжение питания, В | От 20.4 до 27.6 |
Интерфейсы для обмена информацией | PFM |
Максимальная мощность, потребляемая КАУ, Вт, не более | 110 |
Максимальная общая длина АЛС, км | 100 |
Длина АЛС, м, не более | 100000 |
Количество адресных устройств, подключаемых к одной АЛС, не более | 250 |
Ток в АЛС, А, не более | 0,25 |
Количество занимаемых адресов в системе | 1 |
Габаритные размеры прибора, не более | 525х390х125 мм |
Потребляемая мощность, не более, Вт | 60 |
Количество входов интерфейса PFM | 1 |
Количество выходов интерфейса PFM | 1 |
Количество АЛС, радиальных/кольцевых | 8/4 |
Максимальное количество КАУ | 120 |
Степень защиты оболочки | IP20 |
Длина интерфейса PFM, км, не более | 120 |
Масса, кг, не более | 0.5 |
Гарантийный срок эксплуатации, мес, не более | 24 |
Средний срок службы, лет | 10 |
Диапазон рабочих температур, °С | От -20 до +50 |
