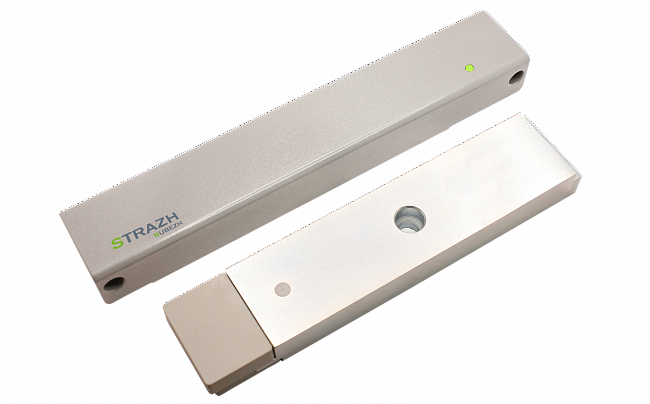

OSDP накладной электромагнитный замок STR-ALM-300P OSDP 12 предназначен для применения в системах контроля доступа, построенных на базе контроллеров RUBEZH STRAZH, работающих по протоколу OSDP.
Адресный накладной электромагнитный замок STR-ALM-300P OSDP 12 предназначен для применения в системах контроля доступа, построенных на базе контроллеров RUBEZH STRAZH, работающих по протоколу OSDP.
Благодаря тому, что замок STR-ALM-300P поддерживает протокол OSDP, стало возможным организовать точку доступа типа "дверь" без использования преобразователей, конвертеров и модулей, применяя только OSDP периферию. Данный подход значительно повышает надежность системы благодаря контролю работоспособности линии связи до каждого средства контроля доступа. Также данный подход значительно упрощает монтаж и проектирование СКУД.
Электромагнитный замок STR-ALM-300P подключается как OSDP-устройство непосредственно в линию интерфейса RS-485 (протокола OSDP) от контроллера STR20-IP (или STR20-IP-ENT, STR20-1AP-IP-M, STR20-2AP-IP-M). С учетом технических характеристик контроллеров (к каждому контроллеру СКУД RUBEZH STRAZH можно подключить до 30 OSDP-устройств, из которых не более 20 считывателей) к одному контроллеру можно подключить 15 OSDP-замков (в случае организации 15 точек доступа типа "односторонняя дверь" (считыватель-кнопка) с применением OSDP-считывателей и кнопок запроса на выход, подключающихся непосредственно к считывателям). Также отличительной особенностью замка является наличие встроенного датчика положения двери (геркона).
Цепь | Цвет провода | Назначение цепи |
U+ | Красный | Питание (12В или 24В) |
U- | Синий | Питание (12В или 24В) |
RS-485 D+ | Белый | Подключение к контроллеру |
RS-485 D- | Зеленый | Подключение к контроллеру |
FIRE | Коричневый | Вход независимого управления разблокировкой |
SENS | Желтый | Свободно программируемый вход |
COM | Розовый | Подключение экрана кабеля RS-485 |
|
Серый | Заземление |
Предназначен для установки на деревянные и металлические двери внутри помещений.
Наименование |
Описание |
Производитель |
Уголок 300-400P |
Уголок для крепления корпуса замка |
Россия, |
Планка 300P |
Планка для обеспечения зазора 3 мм между корпусной частью замка и дверной коробкой |
|
МК 300-КU |
Монтажный комплект для крепления корпуса замка к уголку |
|
МК 300 |
Монтажный комплект для крепления корпуса замка на уголке с декоративным кожухом в цвет замка |
|
МК 300-400-IN |
Монтажный комплект для крепления замка на дверях, открывающихся внутрь |
|
MK 300-400-PS |
Комплект смещения для регулируемой установки якоря замка на расстоянии от 8 до 34 мм от полотна двери |
|
МК 350-PD |
Монтажный комплект для крепления якоря замка без сверления сквозного отверстия в двери |
Параметр | Значение |
---|---|
Цвет корпуса | Серый |
Габаритные размеры, мм | 230х38х25,5 |
Сила удержания, кгс | 300 |
Напряжение питания DC, В | 12 |
Встроенный датчик положения двери (смк - геркон) | Есть |
Светодиодная индикация состояния замка | Есть |
Интерфейс подключения к контроллерам СКУД | OSDP (RS-485) |
Ток потребления, А | 0,39 |
